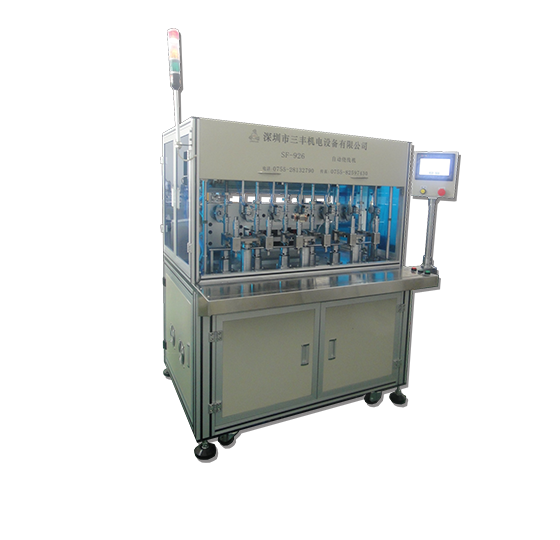

Automatic winding machine
自動繞線機
SF-926

CNC六軸AC伺服馬達傳動系統、定位精確；

雙向轉盤自動交換入料、提高產能；

繞線軸采用1.5KW伺服馬達、具有高扭力特性；

治具采用可快速替換式設計；

自動理線及廢線排除功能、不殘留余線；

簡易的人機介面控制，操作簡單。

tel 0755-2813 2790
規格參數產品概述
控制方式 CNC六軸AC伺服馬達同步控制
飛叉數量 六連軸, 160mm 間距
飛叉轉速 Max5000rpm，正逆轉均可
轉極角度 360度1圈，設定單位1度
飛叉精度 +/-0.5度
導針移距

X軸(前后) 60mm，精度0.01mm

Y軸(左右) 80mm，精度0.01mm

Z軸(上下) 80mm，精度0.01mm
扭 力 4.77N·m
適用線徑 Φ0.03-Φ0.21 mm

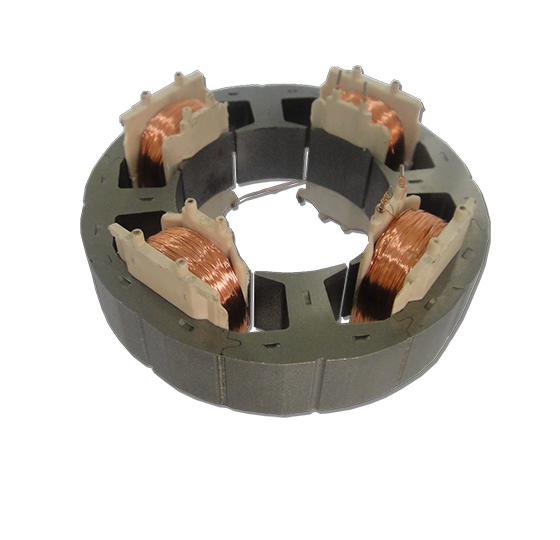

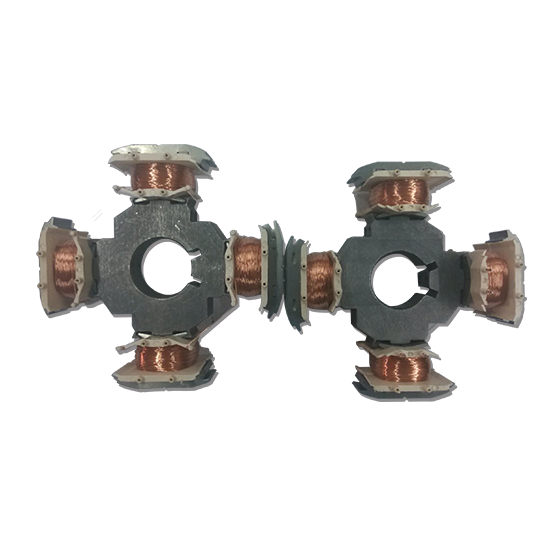

定子外徑 MAXΦ82mm
定子高度 45mm
卷繞頭數 4
纏腳速度 Max 100圈／分
輸入電源 單相220V，50HZ
功 率 5KW
輸入氣壓 4-6kgf/cm2
外型尺寸 1370（L）x1050（W）x1500（H）mm
設備重量 200Kg
